中核電站柵欄防護網立柱及曲臂規格

中核電站防護柵欄立柱要求

立柱包括中間柱、端柱、角柱和加強柱

立柱采用Q235B級鋼制成

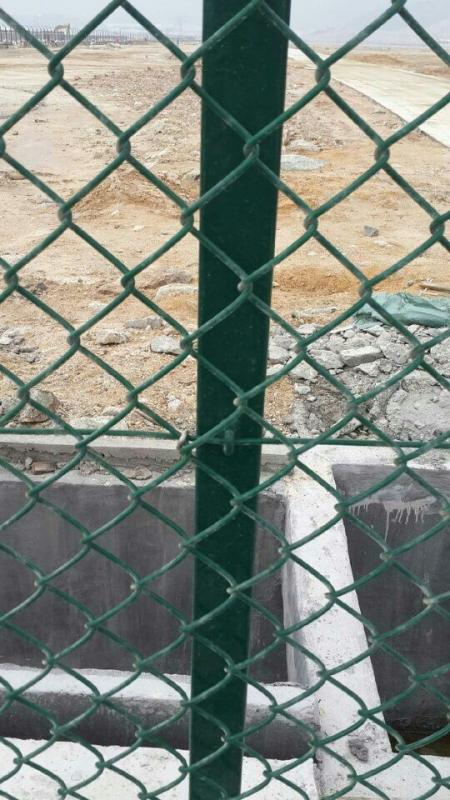

端柱、角柱及加強柱宜采用80×80×3mm的空腹的空方形鋼柱，中間柱采用50*90*3mm的空矩形鋼柱，鋼柱中不得有槽縫。

每根鋼柱上有六個固定件用于鏈節系緊鋼絲。

立柱間距均為2.5米。

立柱總高度為3450±5mm，埋入基礎深度為9oomm，基礎以上高度為2550mm。

角柱、端柱、加強柱應配有支撐角鋼，采用Q2358級鋼。規格為L(zhǎng)50*5mm，支撐角鋼長度為2900mm，應埋入混凝土基礎中，支撐角鋼安裝于鋼絲網內側。

鋼柱、支撐角鋼均需進行防腐處理，采用熱鍵鋅處理，立柱和支撐角鋼平均鋅層質量不低于270g/㎡

每根立柱上有6個固定件用于固定系緊鋼絲網，這些固定件安裝孔應在立柱進行防腐工藝處理之前制作到鋼柱上。

立柱曲臂規格要求

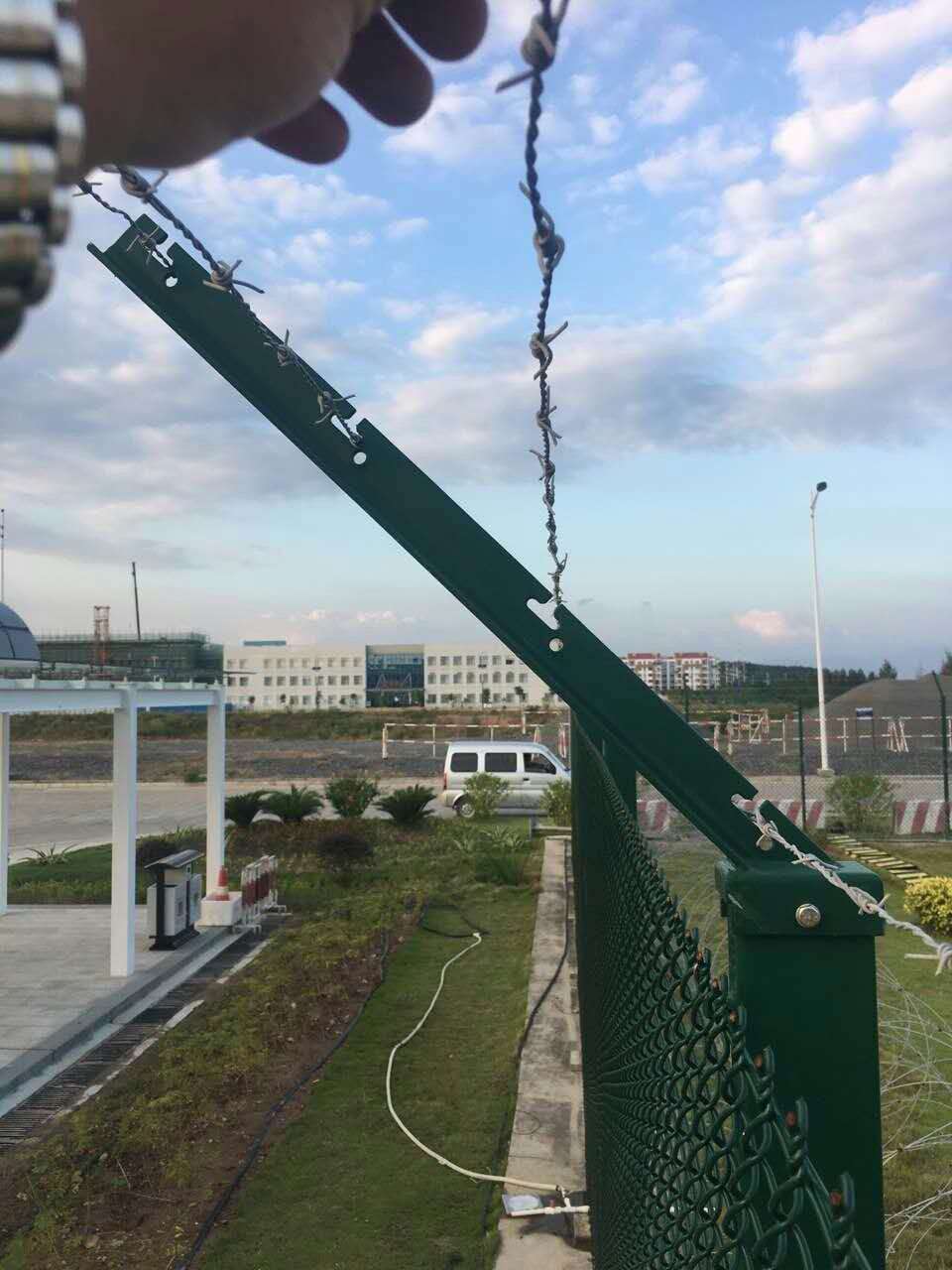

每一個鋼柱頂部應裝配“Y”字型T型鋼曲臂，T型鋼曲臂規格TN50×50×5，端柱、中間柱、加強柱、及角柱的T型曲臂與垂直方向的彎曲夾角為45，長度為80cm（角柱長度為100cm），均為Q235級鋼制成，具有同鋼柱相同的防腐性能。
