PC/ABS塑料合金簡介

PC/ABS塑料合金簡介

    PC聚碳酸酯，具有突出的沖擊韌性和抗蠕變性能，耐熱性好，耐寒性也很好。抗彎強(qiáng)度與尼龍相當(dāng)，并有較高的延伸率和彈性模量，但疲勞強(qiáng)度小于尼龍66。吸水性較低，收縮率小，尺寸穩(wěn)定性好。耐磨性與尼龍相當(dāng)，并有一定的抗腐蝕能力，但成型條件要求高。耐氣候性好，可在較高的溫度和高載荷下條件下長期應(yīng)用，但不可在濕溫下使用，耐溶劑性差，有應(yīng)力開裂現(xiàn)象，疲勞強(qiáng)度差。收縮率0.5-0.7% ，合適的壁厚為2-3.5mm。PC加入玻纖可改善其收縮率，機(jī)械強(qiáng)度和耐溫性，在100℃左右長期使用鋼性會增加，可用退火改善內(nèi)應(yīng)力。

    注塑性能：PC有明顯的熔點(diǎn)，220℃時熔化，350℃時就分解，一般加工溫度為250℃～320℃；它吸水，少量的水分可以引起它在高溫時分解，在注塑時必需要烘干，烘干溫度可以用120℃烘干4～5小時即可；PC料的熔融粘度大，注塑時需要用較大的壓力；PC在加工時，如果條件允許，可以用模溫機(jī)提高模具溫度，以降低產(chǎn)品的殘余應(yīng)力；PC的收縮率與加工條件和制品的壁厚無關(guān)，它的縱橫向收縮率比較接近，因此，可以加工成精度很高的制品；它的收縮率為0.5%。

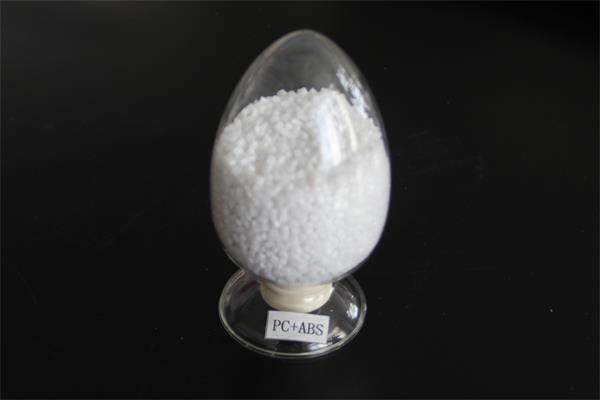

    主要合成體PC/ABS簡介：PC/ABS是PC與ABS的共混材料，通常以共混造料后，以粒料形狀供應(yīng)。如果只把兩種料簡單的混合后，直接注塑，效果很差，會出現(xiàn)分層現(xiàn)象。PC的優(yōu)點(diǎn)是剛而韌，缺點(diǎn)是應(yīng)力開裂，粘度大；ABS的優(yōu)點(diǎn)是流動性好，但表面硬度低；這樣共混后的材料PC/ABS即保留了兩者的優(yōu)點(diǎn)。PC/ABS具有較高的表面硬度，較高的剛性和韌性，也有較高的抗應(yīng)力開裂能力；它的機(jī)械性能介于兩者之間。

    PC在汽車領(lǐng)域主要用在制造燈罩，左右輪罩護(hù)板，儀表擋板本體（PC＋ABS）、左右風(fēng)框蓋、中間風(fēng)框蓋（PC＋ABS）、后保險(xiǎn)杠緩沖墊。
